工艺——铜管安装要求和冷凝水管安装要求

来源: 作者: 空调顾问 人气量: 发布时间:2021-10-07 16:19:57

摘要:今天 空调顾问为大家分享下 工艺——铜管安装和冷凝水管安装方面的要求。

今天 空调顾问为大家分享下 工艺——铜管安装和冷凝水管安装方面的要求。

一.铜管安装要求
使用专业安装工具

1.弯管器

弯管器

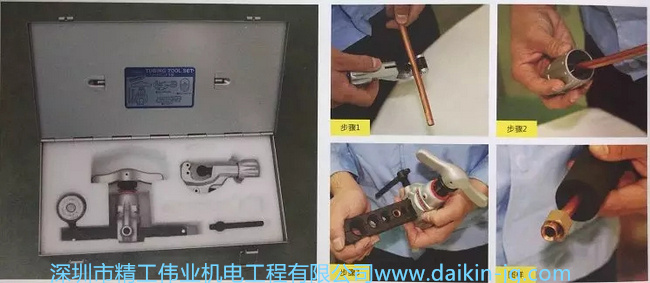

2.扩口及切管器

扩口及切管器

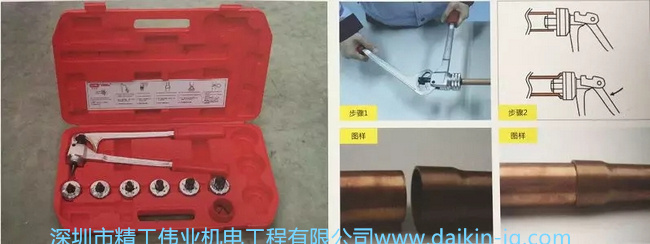

3.弯管器操作步骤
弯管器操作步骤

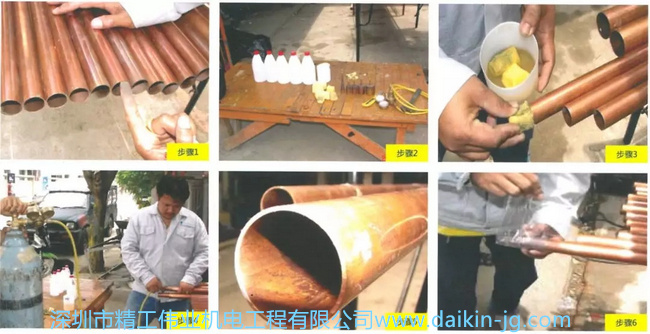

冷媒铜管安装前清洗

保证铜管清洁、干燥、气密

冷媒铜管安装前清洗,保证铜管清洁、干燥、气密

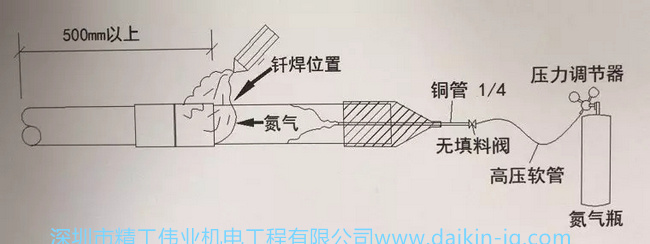

铜管需进行充氮钎焊,压力为0.02MPa,需等铜管冷却后再将氮气撤离

要求氮气纯度为99.999%,

防止管道在焊接时氧化,降低铜管使用寿命

防止焊接时产生的氧化物随着冷媒不断冲刷,氧化物进入机组当中,影响使用寿命造成

铜管需进行充氮钎焊,压力为0.02MPa,需等铜管冷却后再将氮气撤离

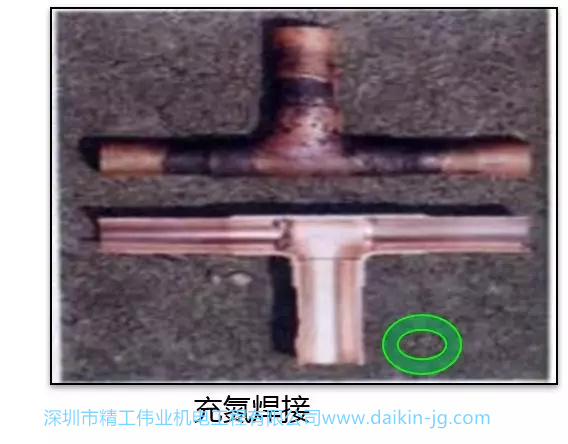

充氮焊接

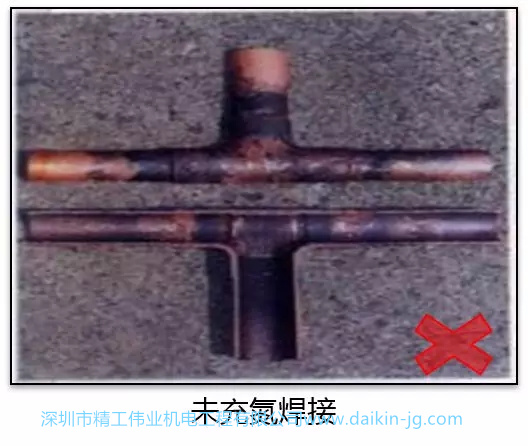

未充氮焊接

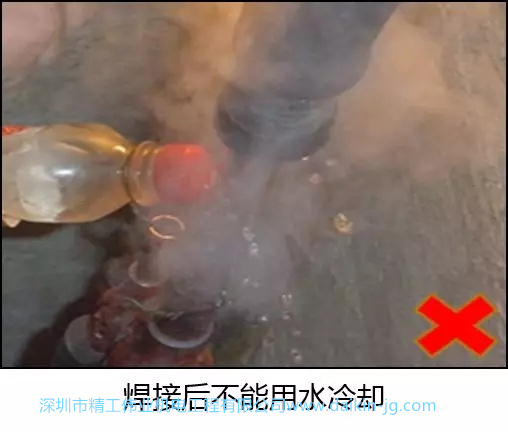

焊接后不能用水冷却

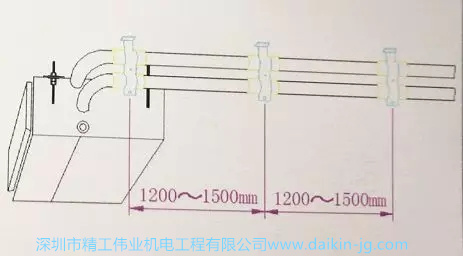

冷媒管与室内机连接300-500mm处应固定

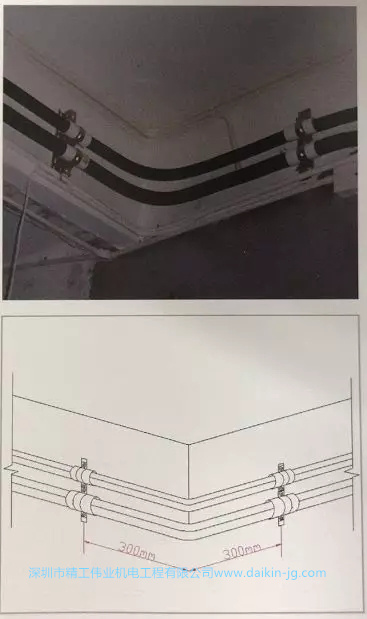

冷媒管转弯处300mm固定

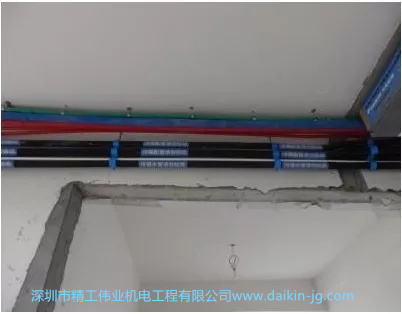

冷媒管走向横平竖直,支撑固定符合规范

冷媒管走向横平竖直,支撑固定符合规范

工艺——铜管安装要求和冷凝水管安装要求(图10)

冷媒管转弯处300mm固定
二.冷凝水管安装要求

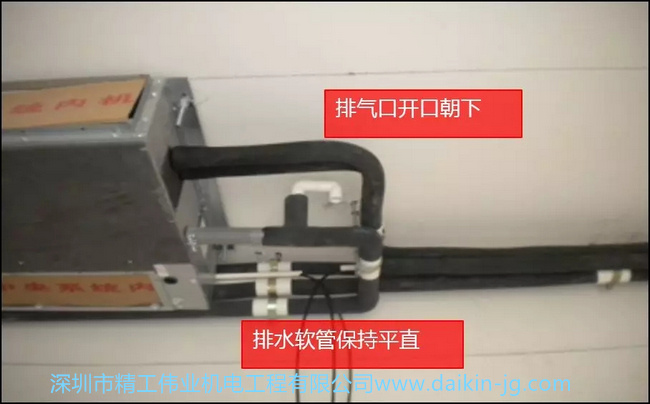

排气口开口朝下,排水软管保持平直

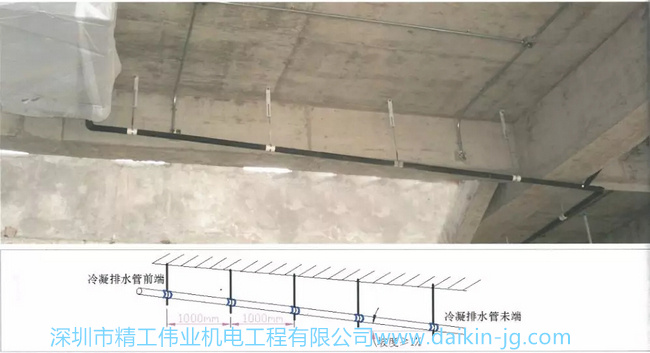

冷凝水横管保证至少1%的倾斜度,吊杆支撑间距0.8~1m
冷凝水横管保证至少1%的倾斜度,吊杆支撑间距0.8~1m

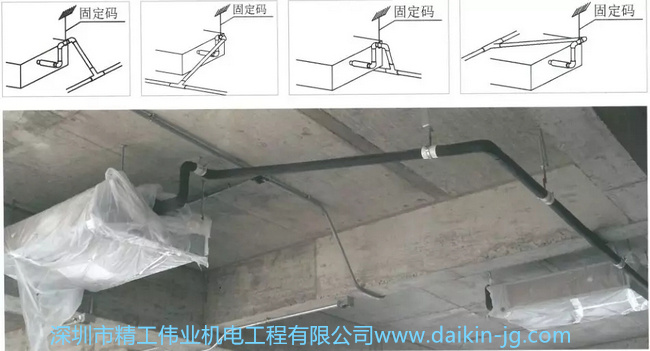

冷凝水管固定码间隔要统一,固定间隔800-1000mm/个

冷凝水管固定码间隔要统一,每个固定间隔800到1000mm
